Как прокачать топливную систему дизеля после замены фильтра или завоздушивания

Прокачка топливной системы дизеля — обязательная процедура после любого вмешательства в топливную аппаратуру. Если этого не сделать, дизель не заведется или будет работать с перебоями.

Прокачка топливной системы дизеля — это удаление воздуха из магистралей, ТНВД и форсунок после замены фильтра, ремонта или подсоса. Дизель не работает на воздухе: насос высокого давления создает давление, но сжатие газовой фазы не дает распылить топливо в цилиндрах. Ниже — алгоритм для механика и снабженца, который контролирует ремонт на объекте.

Краткая выжимка: как быстро выгнать воздух из топливной системы дизеля

• Воздух в системе — основная причина отказа запуска после замены фильтра. Прокачка занимает 10–15 минут ручным насосом.
• Рабочий признак завершения: из штуцеров идет топливо без пузырьков, двигатель запускается со второго-третьего оборота стартера.
• На современных дизелях с электрическим подкачивающим насосом прокачка выполняется через диагностический режим — насос работает автоматически около 30 секунд.
• Если после прокачки воздух появляется снова — ищите подсос через соединения, фильтр или обратную магистраль, а не повторяйте прокачку бесконечно.
• Если дизель заводится с трудом даже после прокачки, проверьте состояние топливной магистрали на предмет трещин.

Важный нюанс: если завоздушивание происходит регулярно, проблема кроется в изношенных узлах аппаратуры. В таких случаях бесконечная прокачка дает лишь временный эффект — рано или поздно потребуется замена микротреснувших магистралей, уплотнений или подкачивающих помп. Чтобы избежать внезапных простоев тяжелой техники прямо на объекте, рекомендуем заранее проверять состояние узлов и использовать качественные запчасти, перейдя в каталог деталей для топливных систем, где представлены надежные комплектующие для дизелей Caterpillar, Komatsu и других мировых брендов.

Признаки завоздушивания и причины попадания воздуха в магистраль

Воздух в топливной системе дизеля появляется в четырех случаях: замена фильтра, ремонт форсунок или ТНВД, пустой бак, подсос через неплотности. Симптом всегда один — двигатель не запускается или работает с перебоями, а из обратной магистрали видны пузырьки.

Замена топливного фильтра — самая частая причина. При снятии корпуса фильтра магистраль открывается, и топливо самотеком уходит обратно в бак, освобождая место воздуху. Если фильтр установлен сухим (без предварительного заполнения), объем воздуха в системе достигает 0,5–1 литра на технике с V-образными двигателями.

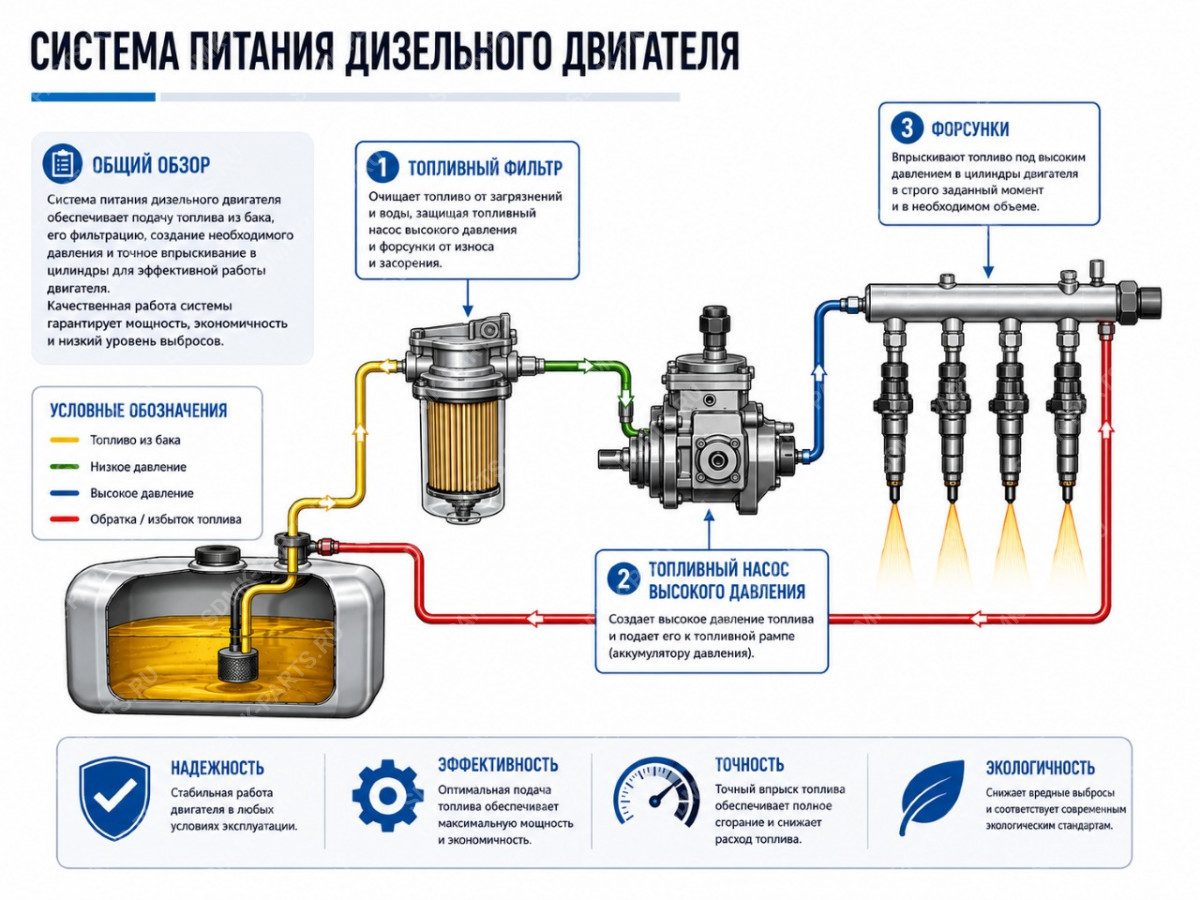

Основные узлы топливной аппаратуры, через которые происходит подсос воздуха.

Пустой бак — вторая по частоте ситуация. На дизеле с механическим ТНВД насос не способен самостоятельно поднять топливо из бака, если магистраль полностью осушилась. Воздушная пробка блокирует подачу.

Длительный простой — третий сценарий. За 2–4 недели топливо частично испаряется из магистралей, особенно при перепадах температур, и в систему попадает воздух. Это характерно для сезонной спецтехники — экскаваторов и погрузчиков, которые простаивают зимой.

Инструменты для прокачки дизеля спецтехники своими руками

Для прокачки топливной системы дизеля нужны: ручной подкачивающий насос (груша) или штатный насос на ТНВД, ключи на 10–17 мм для штуцеров, прозрачный шланг для контроля пузырьков, ветошь и емкость для сбора топлива.

На большинстве дизелей Caterpillar, Komatsu, Volvo и Hitachi ручной насос встроен в корпус топливного фильтра или установлен отдельно на магистрали низкого давления. Он выглядит как резиновая груша или пластиковый цилиндр с кнопкой.

Прозрачный шланг — обязательный элемент. Он надевается на штуцер обратки или на сливной штуцер фильтра и позволяет визуально контролировать выход воздуха. Без прозрачного шланга вы работаете вслепую и рискуете недопрокачать систему. Это особенно важно при работе с топливной аппаратурой дизельного двигателя.

Перед началом работ проверьте уровень топлива в баке. Если стрелка ниже четверти — долейте. Прокачка при почти пустом баке бессмысленна: насос будет захватывать воздух из бака, и вы не поймете, вышла ли пробка.

Ручная помпа (груша) — самый распространенный инструмент для удаления воздушных пробок.

Пошаговая инструкция прокачки топливной системы ручной помпой

Основной способ удаления воздуха — прокачка ручным насосом с одновременным открытием штуцеров на фильтре и ТНВД. Порядок действий одинаков для большинства дизелей: от фильтра к насосу высокого давления, затем к форсункам.

1. Подготовьте рабочее место — откройте капот, уберите посторонние предметы, подготовьте ветошь и емкость. Затяните ручник, поставьте технику на нейтраль.
2. Ослабьте штуцер на выходе из фильтра — обычно это верхний штуцер на корпусе фильтра или на топливоподкачивающем насосе. Не выкручивайте полностью, достаточно 1–2 оборотов.
3. Начните прокачку ручным насосом — нажимайте грушу до появления топлива без пузырьков из-под ослабленного штуцера. Обычно требуется 20–40 нажатий. Затяните штуцер.
4. Перейдите к штуцеру на ТНВД — ослабьте штуцер на входе или на обратке насоса высокого давления. Продолжайте прокачку, пока не пойдет чистое топливо. Затяните.
5. Прокачайте форсунки — ослабьте накидные гайки топливопроводов высокого давления на 2–3 форсунках. Это делается для ускорения выхода воздуха, но на многих двигателях достаточно прокачки до ТНВД.
6. Запустите двигатель — поверните ключ, дайте поработать стартеру 5–10 секунд. Если двигатель схватывает, но работает с перебоями — дайте поработать 1–2 минуты на холостых, воздух выйдет через обратку.

Критерий успешной прокачки: двигатель запускается со второго-третьего оборота стартера и работает ровно. Если после 3–4 попыток запуска дизель не схватывает — проверьте, не вернулся ли воздух в систему. Возможно, потребуется повторно прокачать топливную магистраль и проверить все соединения.

«На практике я советую механикам работать с обраткой на ТНВД, а не с форсунками. Это быстрее и безопаснее: вы не рискуете сорвать резьбу на топливопроводах высокого давления, которые стоят дорого и не всегда есть в наличии. Форсунки открываем только в крайнем случае, когда прокачка через обратку не дала результата».

Дмитрий Слукин, директор ООО «СДМК»

Особенности прокачки дизелей Common Rail с электронасосом

На современных дизелях с системой Common Rail (Caterpillar C4.4/C6.6, Komatsu SAA6D107, Volvo D13) прокачка выполняется через электрический насос в баке или на раме. Здесь не нужна груша — достаточно включить зажигание и дать насосу поработать.

Алгоритм для большинства машин с электронным управлением:

1. Включите зажигание, не запуская стартер.
2. Электрический насос автоматически поднимет давление в магистрали. На многих моделях он работает 20–30 секунд, затем отключается.
3. Ослабьте штуцер на фильтре или на рампе — из него пойдет топливо с пузырьками. Дождитесь, когда пойдет чистое топливо.
4. Затяните штуцер, выключите зажигание и включите снова — повторите цикл 2–3 раза.
5. Запускайте двигатель.

На технике Hitachi и Hyundai с системой Common Rail есть сервисный режим прокачки — Initial Fuel Filling. Он активируется через диагностический разъем или комбинацию клавиш на панели. Насос работает принудительно до 60 секунд, заполняя магистрали и рампу.

Если электрический насос не включается при включении зажигания — проверьте реле и предохранитель. Частая причина отказа — окисленные контакты или перегоревший предохранитель на 10–15 А. Замена предохранителя решает проблему в 80% случаев.

На современной технике прокачка часто активируется через бортовой компьютер.

Главные ошибки механиков при удалении воздуха из ТНВД

Три типичные ошибки механиков: прокачка при пустом баке, попытка запуска без открытия штуцеров и превышение давления при продувке компрессором. Каждая из них ведет к потере времени, а в худшем случае — к повреждению ТНВД.

Первая ошибка — прокачка при низком уровне топлива. Насос захватывает воздух из бака, и вы гоняете пробку по кругу. Уровень топлива должен быть не ниже четверти бака, а лучше — полный бак.

Вторая ошибка — длительная работа стартером без открытых штуцеров. Если воздушная пробка стоит в магистрали высокого давления, стартер крутит двигатель вхолостую. ТНВД работает без смазки, что ведет к износу плунжерных пар. Максимум — 3 попытки по 10 секунд с паузами по 30 секунд.

Третья ошибка — продувка компрессором с давлением выше 3 атм. Этот метод используется в гаражах, но превышение давления разрывает уплотнения и выдавливает топливо через сальники ТНВД. Если используете компрессор — ограничьте давление 2–3 атм и подключайте его только к магистрали низкого давления через штуцер фильтра.

Таблица типичных ошибок и последствий:

Почему дизельный двигатель не заводится после прокачки: 6 причин

Если после правильной прокачки двигатель не запускается, проблема не в воздухе. Проверьте подачу топлива, состояние форсунок, компрессию и угол опережения впрыска. Начинайте с простого — контроль топлива на форсунках.

1. Подсос воздуха через неплотности — проверьте все соединения от бака до ТНВД: хомуты, шланги, уплотнительные кольца фильтра. Воздух может попадать через микротрещины в пластиковых магистралях, которые не видны глазу.
2. Засоренный топливный фильтр — если фильтр давно не менялся, он создает сопротивление, и насос не может поднять топливо. Проверьте давление на входе в ТНВД — оно должно быть не ниже 0,5 атм на механических насосах.
3. Неисправный подкачивающий насос — на механических ТНВД подкачивающий насос может изнашиваться и не создавать нужного давления. Проверьте подачу вручную: открутите штуцер на выходе из насоса и прокрутите двигатель стартером — топливо должно идти сильной струей.
4. Изношенные форсунки — распылители с износом не создают нужного давления впрыска. Двигатель может схватывать на холодную, но не запускаться на горячую. Проверка — на стенде или визуально при снятии форсунки.
5. Низкая компрессия — на дизеле с изношенной цилиндропоршневой группой воздуха не хватает для самовоспламенения. Норма — 20–30 атм, минимальная для запуска — 16–18 атм.
6. Неправильный угол опережения впрыска — если ТНВД снимался и ставился без меток, угол сбит. Двигатель не запустится или будет работать с детонацией.

Альтернативные способы: вакуумирование и подача под давлением

На технике, где ручной насос отсутствует или не работает, используют два метода: подача топлива под давлением от постороннего насоса и создание разрежения на обратной магистрали. Оба метода работают, но требуют аккуратности.

Метод подачи топлива под давлением. Подключите топливный насос (электрический, от бензинового двигателя) к магистрали низкого давления перед ТНВД. Давление 1–2 атм достаточно, чтобы вытолкнуть воздух через обратку. Запустите насос на 30–60 секунд, затем попробуйте завести двигатель.

Метод разрежения. Подключите вакуумный насос или пылесос к обратной магистрали ТНВД. Создайте разрежение 0,5–0,8 атм — топливо из бака самотеком заполнит магистрали, вытесняя воздух. Метод эффективен на технике с большим объемом магистралей — экскаваторах и бульдозерах.

Оба метода — временное решение для запуска. После запуска обязательно найдите причину завоздушивания: замените уплотнения, подтяните хомуты, проверьте фильтр. Иначе через 1–2 дня ситуация повторится.

Алгоритм поиска подсоса воздуха в топливной аппаратуре

Подсос воздуха — главный враг дизеля. Определяется просто: после прокачки двигатель работает, но через 10–15 минут начинает троить и глохнет. Ищите место подсоса по следам топлива, подтекам и поврежденным шлангам.

Последовательность проверки:

1. Визуальный осмотр всех магистралей от бака до ТНВД — ищите подтеки, трещины, потертости шлангов. Особое внимание — местам перегибов и контакта с элементами рамы.
2. Проверка хомутов — ослабленный хомут на шланге низкого давления — частая причина подсоса. Подтяните все хомуты, замените поврежденные.
3. Проверка уплотнительного кольца фильтра — при установке нового фильтра кольцо может быть перекошено или смазано. Это дает подсос воздуха при работающем двигателе.
4. Проверка обратной магистрали — обратка с ТНВД должна уходить в бак без перегибов. Забитая обратка создает избыточное давление и выдавливает топливо через уплотнения.

Для точной диагностики используйте прозрачный шланг: подсоедините его к магистрали на участках между баком и фильтром, фильтром и ТНВД. При работе двигателя в шланге будут видны пузырьки — они укажут на участок с подсосом.

Износ ТНВД и форсунок: как отличить поломку от завоздушивания

Если прокачка выполнена правильно, а дизель не запускается — проверьте механическую часть топливной аппаратуры. Износ плунжерных пар ТНВД или закоксовка распылителей форсунок не лечатся прокачкой.

Признаки износа ТНВД: двигатель не запускается даже после полной прокачки, из обратки идет повышенное количество топлива, при прокрутке стартером нет характерного «щелчка» работы насоса. Диагностика — на стенде, ремонт — замена плунжерных пар или насоса в сборе.

Признаки неисправных форсунок: двигатель запускается, но работает с пропусками, дымит черным дымом, расход топлива повышен. Проверка — на стенде, ремонт — замена распылителей или форсунок в сборе.

Для спецтехники Caterpillar, Komatsu, Volvo и Hitachi замена ТНВД или форсунок — вопрос наличия запчастей. Срок поставки оригинального ТНВД у дилера — от 3 до 8 недель. Мы в ООО «СДМК» организуем доставку критически важных узлов за 5–10 дней: подбираем артикул по VIN, находим на складах партнеров в РФ и Европе, берем на себя логистику до вашего объекта.

Дмитрий Слукин

Экспертная статья подготовлена специалистами СДМК. Контент карточки автора редактируется в модуле «Авторы».
